Instructions de montage de la box TV-select R4

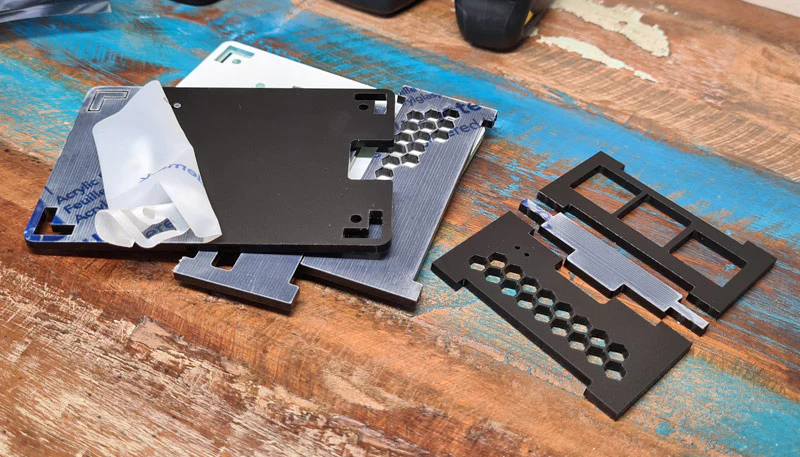

1. Les parties du boîtier découpées au laser sont protégées par un film adhésif qui doit être retiré avant l'assemblage, il suffit de le décoller.

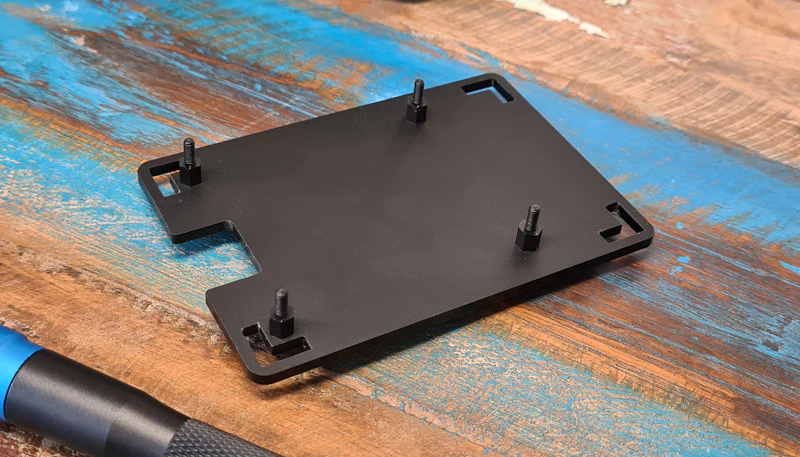

2. À l'aide des vis noires, fixez les entretoises de 4 mm à la plaque inférieure du boîtier

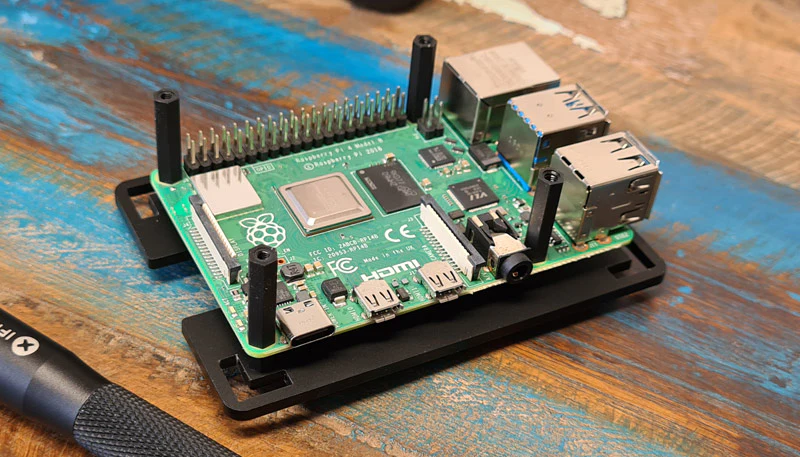

3. Placez votre Raspberry Pi 4 modèle B sur ces entretoises avec la carte SD au-dessus de la découpe SD et fixez les entretoises de 11 mm par dessus. Veillez à ne pas trop serrer car cela pourrait endommager l'acrylique.

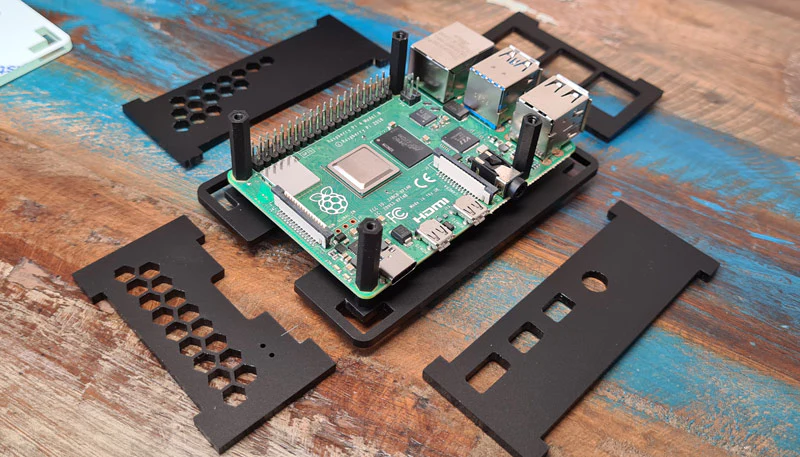

4. L'assemblage des pièces latérales est agréable et facile - elles seront lâches au début, mais ne vous inquiétez pas, le couvercle et les vis sur le dessus maintiennent le boîtier bien en place.

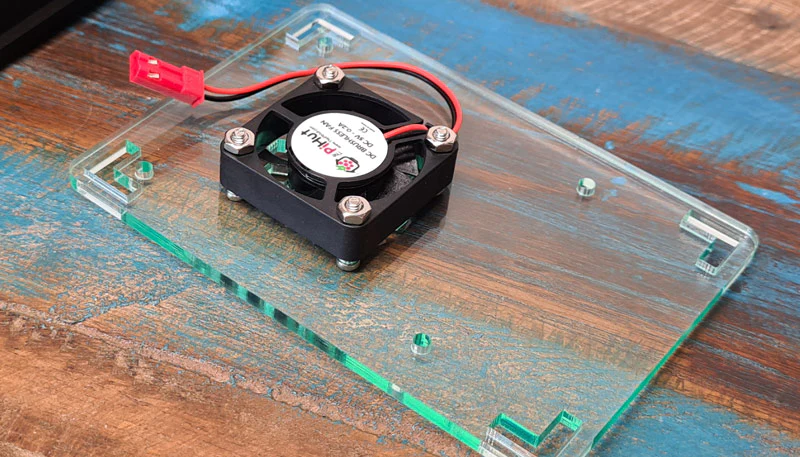

5. Vissez le ventilateur 5V à l'intérieur du boîtier, en veillant à copier l'orientation du ventilateur et du couvercle ci-dessous. Remarque: l'assemblage du ventilateur est optionel car la box IPTV-select R4 consomme très peu de ressources pendant les enregistrements (Vous pourrez utiliser la commande htop pour le vérifier).

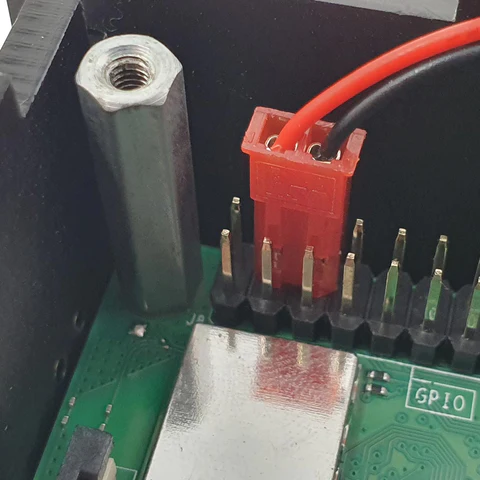

6. Connectez l'embase du ventilateur aux bonnes broches GPIO de votre Raspberry Pi (voir ci-dessous).

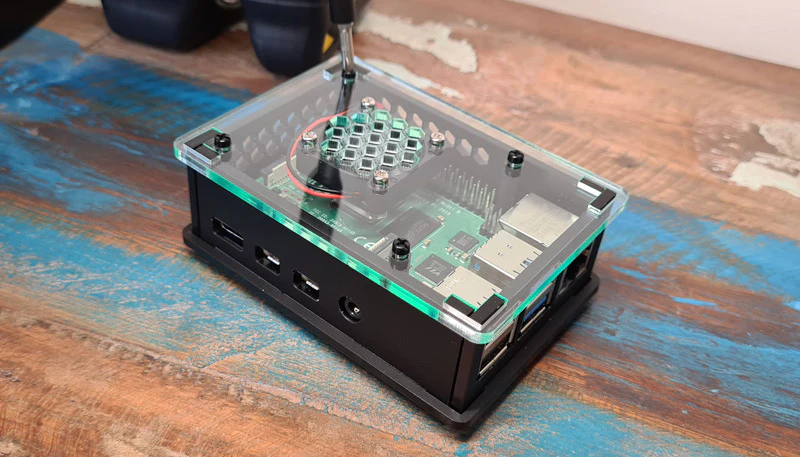

7. Fermez le boîtier et vissez-le avec les vis noires restantes.
